_昨日の作業 の続き。Windows10 x64 22H2 + Godot Engine 4.3 64bit でゴルフゲームっぽいものが作れないものかなと試してる。

ボールの軌跡を、ImmediateMesh を使って、動的にポリゴンモデルを生成することで表現したい。別プロジェクトで実験していたけれど、それらしく描画できそうな気がしてきた。以下のような見た目になった。




ソースは以下。白いソレ、青いソレ、赤いソレの順番で並べてある。

_im3_mesh_instance_3d.gd
_im2_mesh_instance_3d.gd
_im1_mesh_instance_3d.gd

それぞれを、MeshInstance3Dノードにアタッチしている。



一応、ソースの中身も貼っておく。毎フレーム、配列 poslist: PackedVector3Array に座標値群を入れておいて、その座標値群を元にして、ImmediateMesh によるポリゴンモデルを作成している。

_im3_mesh_instance_3d.gd

extends MeshInstance3D

var mat: StandardMaterial3D
var ang: float = 0.0
var poslist: PackedVector3Array = PackedVector3Array()

func _ready():
    mat = StandardMaterial3D.new()
    mat.albedo_color = Color(1, 1, 1, 0.25)
    mat.cull_mode = BaseMaterial3D.CULL_DISABLED
    mat.shading_mode = BaseMaterial3D.SHADING_MODE_UNSHADED
    mat.transparency = BaseMaterial3D.TRANSPARENCY_ALPHA

    mesh = ImmediateMesh.new()

    var n = 30
    for i in range(0, n, 1):
        poslist.append(Vector3.ZERO)


func _process(delta):
    # store positon to PackedVector3Array
    for i in range(0, poslist.size(), 1):
        var x1 = -12.0 + 4.0 * sin(deg_to_rad((ang + 10 * i) * 0.75))
        var y1 = 4.0 + 4.0 * sin(deg_to_rad(ang + 10 * i))
        var z1 = 10 - 1.0 * i
        poslist[i] = Vector3(x1, y1, z1)

    # set ImmediateMesh
    mesh.clear_surfaces()
    mesh.surface_begin(Mesh.PRIMITIVE_TRIANGLES, mat)
    # mesh.surface_set_color(Color.WHITE)

    var r = 0.5
    for i in range(0, poslist.size() - 2, 1):
        var p0 = get_rect_pos(poslist[i], poslist[i+1], r)
        var p1 = get_rect_pos(poslist[i+1], poslist[i+2], r)
        mesh.surface_add_vertex(p0[3])
        mesh.surface_add_vertex(p0[0])
        mesh.surface_add_vertex(p1[3])
        mesh.surface_add_vertex(p1[3])
        mesh.surface_add_vertex(p0[0])
        mesh.surface_add_vertex(p1[0])

        mesh.surface_add_vertex(p0[0])
        mesh.surface_add_vertex(p0[2])
        mesh.surface_add_vertex(p1[0])
        mesh.surface_add_vertex(p1[0])
        mesh.surface_add_vertex(p0[2])
        mesh.surface_add_vertex(p1[2])

        mesh.surface_add_vertex(p0[2])
        mesh.surface_add_vertex(p0[1])
        mesh.surface_add_vertex(p1[2])
        mesh.surface_add_vertex(p1[2])
        mesh.surface_add_vertex(p0[1])
        mesh.surface_add_vertex(p1[1])

        mesh.surface_add_vertex(p0[1])
        mesh.surface_add_vertex(p0[3])
        mesh.surface_add_vertex(p1[1])
        mesh.surface_add_vertex(p1[1])
        mesh.surface_add_vertex(p0[3])
        mesh.surface_add_vertex(p1[3])

    mesh.surface_end()

    ang += 120.0 * delta

func get_rect_pos(v0: Vector3, v1: Vector3, r: float):
    var v = v1 - v0
    var va = v.cross(Vector3.UP).normalized()
    var vb = v.cross(va).normalized()
    var pv0 = v0 + r * vb
    var pv1 = v0 - r * vb
    var pv2 = v0 + r * va
    var pv3 = v0 - r * va
    return [pv0, pv1, pv2, pv3]

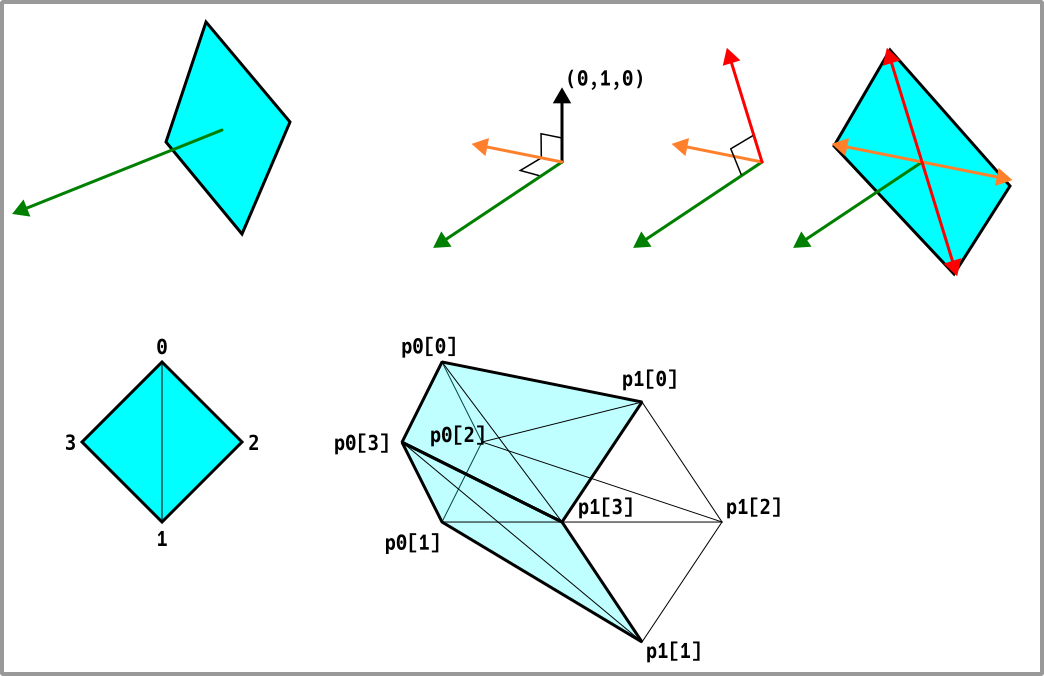

ベクトルに垂直な矩形を求めるあたりは、以下の図が参考になる…のかな…どうなんだろ…。


元ベクトルとY軸の外積で横方向に垂直なベクトルを求めてから、元ベクトルと横方向のベクトルの外積で縦方向のベクトルを求めて、その縦方向と横方向のベクトルから矩形の頂点座標を求める。上のソースで言えば、get_rect_pos() がその処理をしている。


ゴルフゲームにも組み込んでみた。




イイ感じになってきた気がする。

ちなみに、以前の版の見た目は以下。
